Obras de infraestrutura geralmente oferecem um cenário complexo de montagem. Terreno irregular, estruturas de concreto de grande altura, formas de geometria variada, poços e reservatórios com paredes fechadas, frentes de serviço que mudam de posição a cada etapa de concretagem. Nesse tipo de obra, o sistema de acesso precisa se adaptar à estrutura.

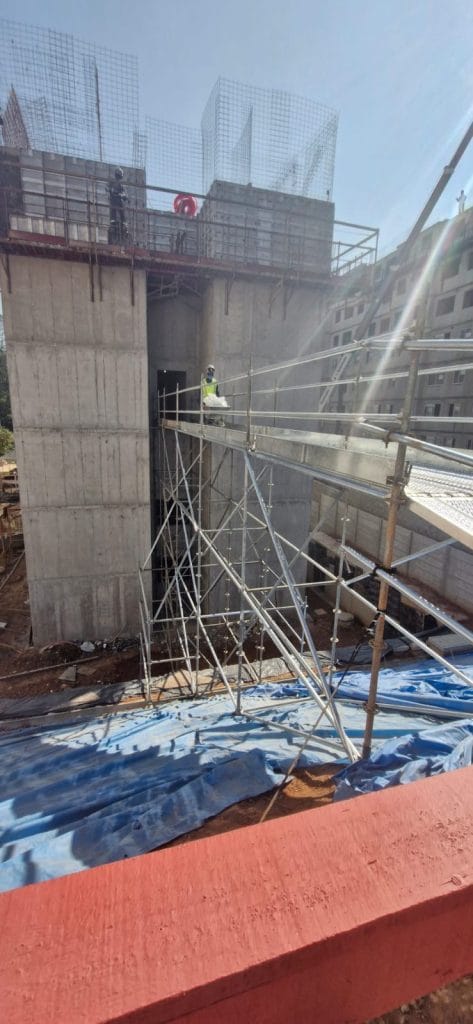

É esse o papel do andaime multidirecional. Na obra registrada nas imagens, o equipamento foi montado a partir do terreno natural para dar acesso a uma estrutura de concreto armado de altura elevada, com plataforma de trabalho em avanço horizontal junto à parede e travamento por diagonais em múltiplos planos. A Andaimes Urbe atende esse perfil de demanda desde 1976, com equipamentos próprios, transporte, montagem e desmontagem.
Características técnicas do andaime multidirecional
O andaime multidirecional, também conhecido como andaime de encaixe ou sistema roseta, é composto por montantes verticais com nós soldados em intervalos regulares. Cada nó permite a conexão de travessas e diagonais em diferentes direções e ângulos, o que dá ao sistema sua principal característica: liberdade geométrica na montagem.
Os componentes básicos do sistema são:
- Montantes verticais em aço galvanizado, com espigão de acoplamento para emenda entre peças e nós distribuídos ao longo do tubo.
- Travessas horizontais de comprimentos variados, que definem a largura e o comprimento do módulo.
- Diagonais de travamento, responsáveis pelo contraventamento da estrutura em planos verticais e horizontais.
- Pisos metálicos antiderrapantes, com trava de fixação na travessa.
- Guarda-corpo e rodapé montados diretamente nos nós dos montantes.
- Sapatas fixas ou reguláveis com base de apoio, para nivelamento em pisos desnivelados.
- Escada de acesso interna, permitindo circulação vertical dentro da própria torre.
A fixação é feita por cunha e encaixe, sem necessidade de ferramentas especiais além do martelo. Isso reduz o tempo de montagem e elimina a perda de componentes soltos, comum em sistemas tubo-e-braçadeira.
Vantagens para obras de infraestrutura
Adaptação à geometria da estrutura. Em obras de infraestrutura, é comum haver pilares de grande seção, paredes-diafragma, poços de elevador, reservatórios e blocos de fundação. O sistema multidirecional contorna esses elementos com módulos de comprimentos diferentes na mesma torre, algo que sistemas de módulo fixo não permitem.
Montagem em terreno natural. Como se observa na obra fotografada, o andaime foi apoiado diretamente sobre o solo compactado, sem laje de apoio. As sapatas reguláveis absorvem o desnível e distribuem a carga na base, garantindo o prumo da torre.
Alta capacidade de carga. O sistema suporta plataformas de trabalho com material estocado, o que atende serviços de armação, concretagem, acabamento de superfície e desforma.
Trabalho em múltiplos níveis simultâneos. É possível manter plataformas em diferentes alturas na mesma estrutura, com equipes trabalhando em frentes distintas sem desmontar ou remontar torres.

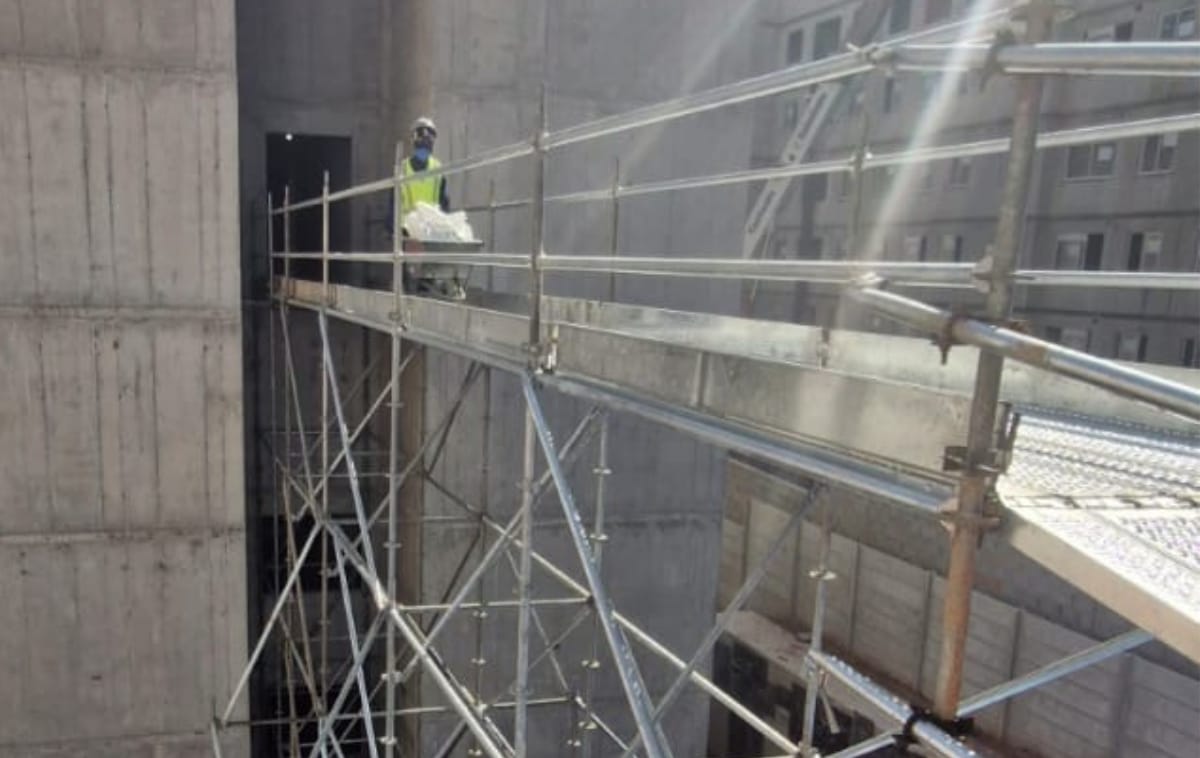

Avanço horizontal e passarelas. O sistema permite executar plataformas em avanço junto à face da estrutura, criando circulação horizontal contínua ao longo da frente de serviço, recurso visível na obra em questão, onde a plataforma acompanha a parede de concreto.
Reaproveitamento entre etapas. Como a obra de infraestrutura evolui por trechos, os mesmos componentes são reconfigurados a cada nova frente, reduzindo o volume de equipamento locado.
Segurança e conformidade com as normas
Todo o equipamento locado pela Andaimes Urbe está em conformidade com a NR-18 — Condições e Meio Ambiente de Trabalho na Indústria da Construção e com a NR-35 — Trabalho em Altura.
Na prática, isso significa que a montagem prevê:
- Guarda-corpo com travessa superior, intermediária e rodapé em todo o perímetro das plataformas de trabalho.
- Piso metálico antiderrapante, dimensionado e travado, sem vãos entre peças.
- Acesso vertical por escada incorporada, dispensando escalada pela estrutura.
- Contraventamento por diagonais e, quando aplicável, ancoragem na estrutura de concreto.
- Sapatas com base de apoio adequada ao tipo de piso.
- Pontos de ancoragem para talabarte, quando a atividade exigir sistema de proteção individual contra quedas.
A montagem e a desmontagem devem ser executadas por equipe capacitada, sob supervisão de profissional habilitado, com projeto e memória de cálculo quando exigido pela norma. A Urbe presta esse serviço com equipe própria.
Quando indicar o andaime multidirecional
O multidirecional é a escolha correta quando a obra apresenta geometria irregular, cargas elevadas ou necessidade de reconfiguração frequente: obras de infraestrutura, industriais, reservatórios, estações de tratamento, pontes, viadutos, subestações e estruturas de concreto de grande porte.
Para fachadas planas e contínuas de edificações, o andaime fachadeiro tende a ser mais econômico e rápido de montar. Já para acesso pontual a pequenas alturas, a torre de andaime tubular resolve. A definição depende do tipo de estrutura, da carga prevista na plataforma e do prazo da frente de serviço.
A Andaimes Urbe atua desde 1976 na locação de equipamentos para construção civil e manutenção industrial, atendendo projetos residenciais, comerciais, industriais e de infraestrutura de todos os portes. Fornecemos o equipamento, o transporte, a montagem e a desmontagem, com equipamentos em conformidade com a NR-18 e a NR-35.
